山東正瑞電子公司變壓器鐵芯接地電流在線監測裝置發貨國內知名變壓器制造公司。

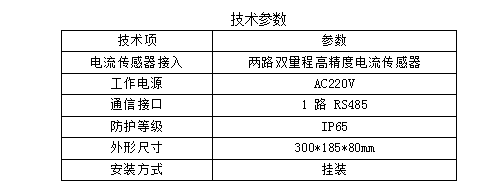

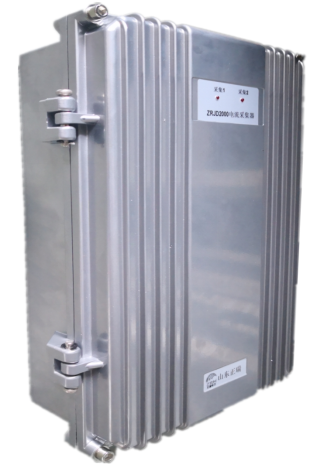

一、變壓器鐵芯接地電流采集裝置：

采集兩路雙量程高精度電流傳感器的電流數據，進行處理，并通過多種通信

方式上傳到監控主機。

A、指示燈

采集1：采集模塊1采集信號指示；

采集2：采集模塊2采集信號指示；

B、航空插頭

1：電源輸入 AC220V；

2：RS485通信接口，Modbus-RTU協議，紅A+，藍B-，屏蔽G；

3：采集1：第1路雙量程電流傳感器接入，對應內部采集模塊1；

4：采集2：第2路雙量程電流傳感器接入，對應內部采集模塊2；

二、變壓器鐵芯接地電流雙量程高精度電流傳感器

用于測量鐵芯接地線和夾件接地線泄露電流，具有精度高，線性范圍寬、抗 電磁干擾能力強等特點外，還在原有單路輸出的基礎上又增加一路專門測量大電 流信號，既能對設備的 mA 級絕緣泄漏電流進行準確地檢測，又能滿足對大電流故障信號的測量。

電流傳感器為雙路輸出，小信號測量可以滿足電力行業規范 DLT1433-2015規定的 100mA 預警值，精度±5mA 的要求，當接地電流大于 500mA 小于 10A時也可精確測量此時的故障電流。

電流傳感器屏蔽防水處理，適用于室外安裝。

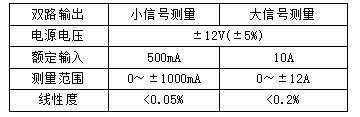

技術參數如下：

三、變壓器鐵芯接地電流在線監測軟件

ZRMSCADA在線監測軟件分為通訊模塊，監控模塊，組態設計模塊組成。

通過該軟件，能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，同時能夠實現局域網內客戶端數據查看和超限預警。

主要功能：

具有ModbusRTU，ModbusTCP等多種標準協議，可以增加其他非標準協議通信模塊。

可接入基于標準協議的多種在線監測儀表；

可以查看現場實時數據，溫度、濕度、泄露電流、氣體濃度、振動強度等；

具有超限報警功能；

采用C/S結構，可通過安裝客戶端軟件查看數據；

可存儲和查詢歷史數據，可查看歷史曲線，歷史報警記錄等。

權限管理，獲得權限可通過客戶端瀏覽數據。

報警聯動，報警時彈出報警畫面，顯示報警位置。
