開關柜內無線測溫為什么會不準確？電力行業注意啦
來源：正瑞電子
瀏覽：1183
發布日期：2023-06-28

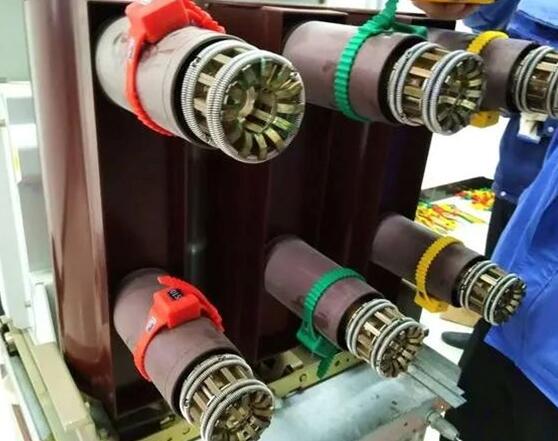

開關柜在電力系統配電網中是非常重要的設備。開關柜內部件發熱，很難用直接的手段及時發現，同時也是開關柜內故障重要的誘因。曾經探討過利用紅外測溫儀對開關柜內設備進行測溫。但實際上受制于視野受限，實踐中并沒有被廣泛的應用。隨著技術的發展，開關柜無線測溫系統逐漸出現。目前應用最廣泛的傳感器安裝方式，是將無線溫度傳感器用捆扎的方法固定在被測設備上。
如下圖所示：
（圖片來源網絡）

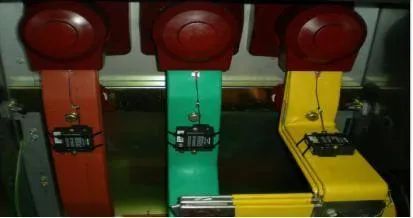

這種測量方法實踐中經常會被認為測量數據不準確，主要原因是傳感器并沒有安裝在導體上。而是安裝在了開關柜內常見的絕緣材料或者絕緣護套上，如下圖所示。
（圖片來源網絡）
由于導體、絕緣材料的導熱率、比熱容等參數不同，對測量結果會造成較大誤差。下表為開關柜常見材料的導熱系數。
不同材質的導熱系數（W/(Mk)） | ||
銅 | 環氧樹脂 | 硅橡膠 |
401 | 0.2 | 0.27 |
這種參數的差異，造成了溫度測量結果的不準確。因此為了保證測量溫度準確，無線測溫傳感器一定要直接和被測量導體金屬連接！這樣保證溫度監測的準確性。

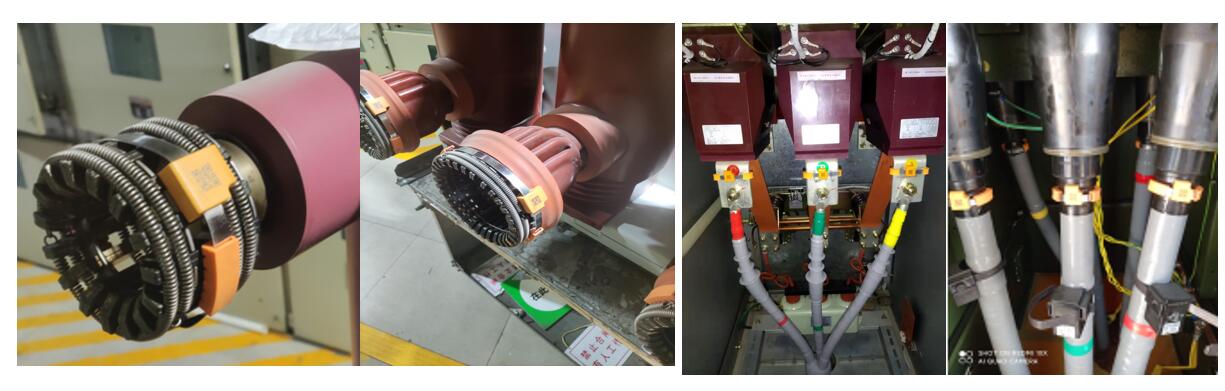

下圖為正確的安裝圖片：
